Što je LDPC kod u SSD-u: vodič za IT stručnjake
LDPC (Low-Density Parity-Check) kod u SSD-u je algoritam za ispravljanje grešaka koji kontroler uređaja koristi za oporavak oštećenih bitova u flash memoriji. Bez njega, komercijalna primjena TLC i QLC NAND memorija ne bi bila moguća. LDPC kodiranje zamijenilo je stariji BCH kod jer ispravlja stotine grešaka po kodnoj riječi, dok je BCH bio ograničen na nekoliko desetaka. Razlika između ECC i LDPC leži u pristupu: ECC je opći pojam za sve metode ispravljanja grešaka, a LDPC je danas najnaprednija implementacija tog koncepta u modernim SSD uređajima.
Što je LDPC kod u SSD-u i kako se razlikuje od BCH koda?
LDPC kod definiran je kao linearni kod za ispravljanje grešaka s matricom parnosti niske gustoće, a u SSD uređajima radi kao zaštitni sloj između kontrolera i flash memorije. Svaki put kada kontroler zapisuje podatke, LDPC algoritam generira redundantne bitove koji opisuju strukturu izvornih podataka. Kada se podaci čitaju, dekoder uspoređuje primljene bitove s tim opisom i ispravlja sve neskladnosti.
Razlika između BCH i LDPC temeljna je u načinu rada. BCH je deterministički kod koji u jednom prolazu donosi konačnu odluku o svakom bitu. LDPC koristi iterativni postupak belief propagation koji prolazi kroz kodnu riječ više puta, svaki put poboljšavajući procjenu ispravnosti svakog bita. Taj pristup daje LDPC-u znatno veću korekcijsku moć.
Soft-decision dekodiranje dodatno pojačava tu prednost. Umjesto da svaki bit tretira kao čvrstu nulu ili jedinicu, soft-decision pristup mjeri napon svake memorijske ćelice na više pragova i gradi statistički model pouzdanosti. Dekoder tada koristi te vjerojatnosne informacije za preciznije ispravljanje. BCH nema tu sposobnost jer radi isključivo s tvrdom odlukom.
- Korekcijska sposobnost: LDPC ispravlja stotine grešaka po kodnoj riječi; BCH je bio ograničen na nekoliko desetaka.
- Broj prolaza: BCH radi u jednom prolazu; LDPC koristi višestruke iteracije belief propagation algoritma.
- Ulazni podaci: BCH prima samo binarne vrijednosti; LDPC prima vjerojatnosne vrijednosti napona ćelice.
- Primjerenost za 3D NAND: BCH nije dovoljan za pouzdanost TLC i QLC memorija; LDPC jest.
Profesionalni savjet: Ako Vaš SSD kontroler koristi BCH kod, radi se o starijoj generaciji uređaja. Svi moderni NVMe SSD-ovi s TLC ili QLC memorijom koriste LDPC.
Koji su praktični benefiti LDPC koda za pouzdanost SSD uređaja?
LDPC kodiranje izravno produljuje životni vijek SSD uređaja jer smanjuje broj neuspješnih operacija čitanja. Svaka flash ćelica ima ograničen broj ciklusa pisanja i brisanja, poznatih kao P/E ciklusi. Što kontroler rjeđe mora pokrenuti skupu read-retry operaciju, to manje troši resurse ćelice i produljuje njezin vijek.
Zadatak LDPC kodova u TLC i QLC memorijama posebno je kritičan. Bez LDPC koda, QLC flash ne bi bio komercijalno održiv jer QLC ćelice pohranjuju četiri bita po ćelici i inherentno su sklonije greškama od SLC ili MLC memorija. LDPC kompenzira tu slabost i čini QLC tehnologiju praktično upotrebljivom za krajnje korisnike.
Prednosti LDPC kodova za svakodnevnu pouzdanost vidljive su kroz nekoliko konkretnih mehanizama:
- Smanjenje latencije čitanja. Kontroler rjeđe pokreće read-retry operacije jer LDPC ispravlja greške već u prvom ili drugom prolazu dekodiranja.
- Manji broj neispravnih blokova. Ćelice koje bi BCH označio kao neispravne, LDPC uspijeva oporaviti, čime se smanjuje broj loših blokova u tablici upravljanja.
- Dulja trajnost pri visokim temperaturama. Toplina ubrzava degradaciju naboja u ćelicama. LDPC kompenzira taj efekt jer uzima u obzir promjene napona pri dekodiranju.
- Transparentnost za operativni sustav. ECC proces ostaje nevidljiv za host sustav sve dok greške ne pređu korekcijsku sposobnost kontrolera. Korisnik ne vidi ispravke; vidi ih samo u slučaju ozbiljnog kvara.
- Produljenje vijeka pri starenju NAND-a. Kako NAND memorija stari, stopa grešaka raste. LDPC prilagođava korekcijsku snagu i time kompenzira degradaciju ćelica.
LDPC ECC u NVMe SSD-ovima značajno smanjuje vjerojatnost nepopravljive greške podataka. To je posebno važno za poslovne korisnike koji pohranjuju kritične podatke na SSD uređajima bez dodatnih sigurnosnih kopija. Integritet podataka na dulji rok izravno ovisi o kvaliteti implementiranog ECC sustava, a LDPC postavlja visok standard u toj kategoriji. Za detaljniji uvid u rad ECC memorije vrijedi proučiti tehničke osnove algoritama za ispravljanje grešaka.
Koje su najnovije tehnologije i adaptacije LDPC kodova u SSD-u?
Adaptivni LDPC kodovi predstavljaju najsuvremeniji pristup u upravljanju greškama flash memorije. Statični LDPC sustavi koriste fiksnu korekcijsku snagu bez obzira na stvarno stanje memorije. Adaptivni sustavi prilagođavaju kodiranje u stvarnom vremenu temeljem procjene stanja ćelica, što znači da mladi SSD s niskom stopom grešaka troši manje resursa, a stari SSD s visokom stopom grešaka automatski dobiva jaču zaštitu.
DyLDPC je primjer dinamičkog LDPC sustava koji mijenja korekcijsku sposobnost ovisno o trenutnoj stopi grešaka. Istraživanja pokazuju da dinamički LDPC sustavi smanjuju latenciju za do 74% i broj iteracija za 8,1% u usporedbi sa statičnim shemama. To je znatan dobitak jer svaka iteracija belief propagation algoritma troši procesorske cikluse i energiju kontrolera.

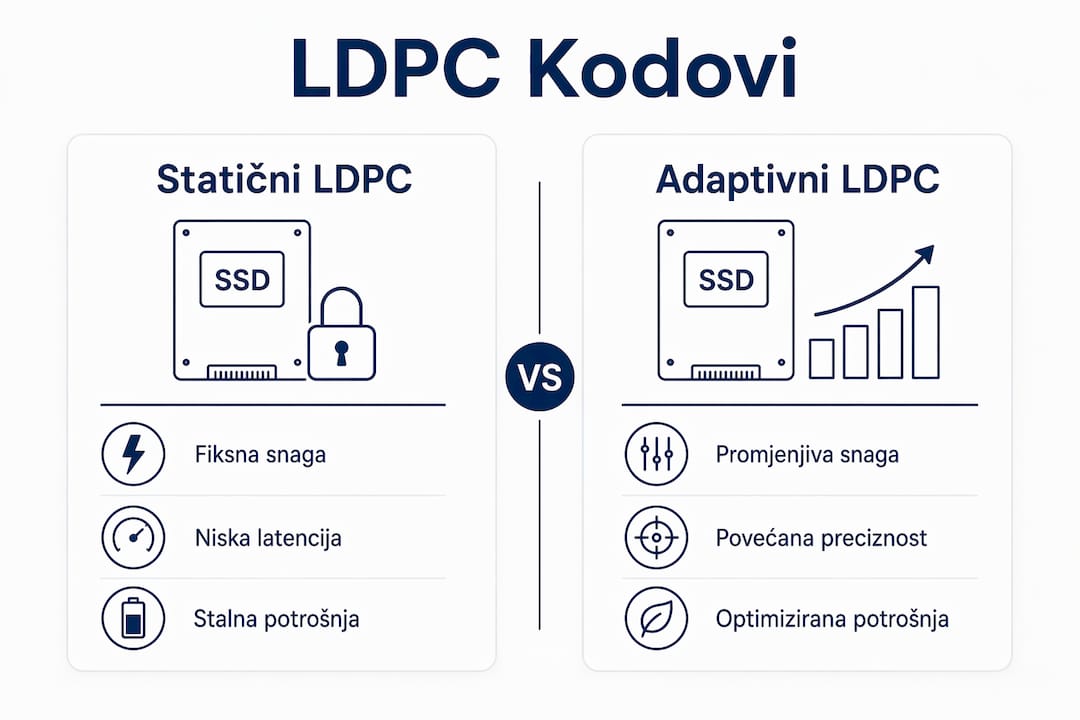

| Pristup | Korekcijska snaga | Latencija | Potrošnja energije |
|---|---|---|---|
| Statični LDPC | Fiksna, bez prilagodbe | Viša pri niskoj stopi grešaka | Konstantna |
| Adaptivni LDPC | Varijabilna prema stanju ćelica | Niža pri normalnom radu | Prilagođena potrebama |
| BCH kod | Ograničena, fiksna | Niska, ali nedovoljna za 3D NAND | Niska |
Upravljanje 3D NAND memorijom donosi posebne izazove za LDPC implementaciju. Ćelice u različitim slojevima 3D NAND strukture imaju različite karakteristike degradacije. Suvremeni trendovi u SSD arhitekturama idu prema LDPC sustavima koji prate te razlike po slojevima i primjenjuju različite korekcijske parametre za svaki sloj zasebno.
SSALDPC je još jedan primjer adaptivnog pristupa koji koristi statističke modele starenja ćelica za predviđanje optimalne korekcijske snage. Takvi sustavi smanjuju broj nepotrebnih iteracija pri čitanju svježih podataka, a povećavaju ih tek kada stopa grešaka poraste iznad zadanog praga.
Profesionalni savjet: Pri odabiru SSD uređaja za poslovnu primjenu, provjerite specifikacije kontrolera. Kontroleri koji podržavaju adaptivni LDPC pružaju bolju dugoročnu pouzdanost od onih s fiksnim LDPC parametrima.
Koje su hardverske i softverske implikacije LDPC koda za korisnike?
LDPC dekodiranje je računalno zahtjevan proces. Iterativni belief propagation algoritam složeniji je i energetski intenzivniji od BCH jednog prolaza. Kontroler SSD-a mora imati dovoljno silicijske površine i procesorske snage za izvođenje višestrukih iteracija u realnom vremenu, što povećava troškove dizajna i proizvodnje.
Implikacije za korisnike i proizvođače SSD uređaja su sljedeće:
- Zahtjevi za kontroler. LDPC implementacija zauzima značajan dio silicija kontrolera. Jeftiniji kontroleri često koriste pojednostavljene LDPC implementacije s manjim brojem iteracija.
- Potrošnja energije. LDPC implementacija troši značajne resurse u energiji kontrolera, što je posebno vidljivo u mobilnim uređajima i laptopima gdje je potrošnja baterije kritična.
- Transparentnost za OS. Operativni sustav ne vidi LDPC operacije. Windows, Linux i macOS primaju samo konačne podatke, bez informacija o broju ispravaka.
- Granice korigibilnosti. Kada stopa grešaka premaši korekcijsku sposobnost LDPC dekodera, kontroler prijavljuje neispravne podatke. U tom trenutku podaci su izgubljeni za standardne alate.
- Ponašanje pri ozbiljnom kvaru. Ako SSD prijavljuje greške koje LDPC ne može ispraviti, to je signal ozbiljnog oštećenja NAND memorije. Pokušaji ponovnog čitanja mogu dodatno oštetiti preostale podatke.
Implementacija LDPC kodiranja je kompromis između povećane kompleksnosti i neophodne pouzdanosti. Proizvođači balansiraju između troškova silicija, potrošnje energije i razine zaštite podataka. Za korisnike to znači da kvaliteta LDPC implementacije varira između različitih kategorija SSD uređaja. Razlike između SSD i HDD oporavka podataka dodatno naglašavaju zašto je razumijevanje internih mehanizama zaštite podataka korisno pri procjeni rizika.
Kada SSD počne prijavljivati greške koje LDPC ne može ispraviti, korisnik ne smije nastaviti koristiti uređaj. Svaki daljnji upis podataka može prepisati preostale ispravne sektore i trajno uništiti podatke koji bi se inače mogli spasiti.
Datarecovery: stručna pomoć kada LDPC više ne može zaštititi podatke
LDPC kod štiti podatke sve dok stopa grešaka ostaje unutar korekcijskog kapaciteta kontrolera. Kada taj kapacitet bude premašen, podaci postaju nedostupni standardnim metodama. U tom trenutku potreban je stručni laboratorij s opremom i znanjem za rad na razini NAND čipova.
Datarecovery laboratorij osnovan je 1993. godine i jedini je u regiji s certifikatom ISO 9001:2015. Stručnjaci Datarecoveryja rade s oštećenim SSD uređajima na hardverskoj razini, uključujući slučajeve gdje je LDPC dekoder prijavio nepopravljive greške. Ako Vaš SSD ne reagira, prijavljuje greške ili je fizički oštećen, obratite se Datarecoveryju prije nego što pokušate bilo kakvo samostalno rješenje. Svaki nepravilan korak može smanjiti šanse za uspješan oporavak podataka s oštećenog uređaja. Datarecovery pruža brzu dijagnozu i siguran oporavak podataka s SSD-ova, HDD-ova, RAID polja i NAS sustava.
Ključne spoznaje
LDPC kod je temeljna tehnologija koja čini moderne SSD uređaje pouzdanima, a bez njega TLC i QLC NAND memorije ne bi bile komercijalno upotrebljive.
| Točka | Detalji |
|---|---|
| Definicija LDPC koda | LDPC je algoritam za ispravljanje grešaka koji koristi iterativni belief propagation za oporavak oštećenih bitova. |
| Superiornost nad BCH kodom | LDPC ispravlja stotine grešaka po kodnoj riječi, dok je BCH bio ograničen na nekoliko desetaka. |
| Transparentnost za korisnike | Operativni sustav ne vidi LDPC ispravke; greška se prijavljuje samo kada kontroler ne može ispraviti podatke. |
| Adaptivni LDPC sustavi | Dinamički LDPC sustavi smanjuju latenciju za do 74% prilagođavanjem korekcijske snage stvarnom stanju ćelica. |
| Granica zaštite | Kada stopa grešaka premaši LDPC kapacitet, podaci su nedostupni i potreban je stručni laboratorij za oporavak. |
Često postavljana pitanja
Što je LDPC kod u SSD-u?
LDPC (Low-Density Parity-Check) kod je algoritam za ispravljanje grešaka koji SSD kontroler koristi za oporavak oštećenih bitova u flash memoriji. Radi iterativno kroz belief propagation algoritam i ispravlja stotine grešaka po kodnoj riječi.
Koja je razlika između ECC i LDPC?
ECC je opći pojam za sve metode ispravljanja grešaka u pohrani podataka, a LDPC je trenutno najnaprednija implementacija ECC-a u modernim SSD uređajima. BCH je stariji ECC algoritam koji LDPC zamjenjuje zbog veće korekcijske sposobnosti.
Kako djeluje LDPC kod u praksi?
Kontroler pri zapisu generira redundantne bitove prema LDPC matrici parnosti. Pri čitanju, dekoder uspoređuje primljene podatke s tim bitovima i kroz višestruke iteracije ispravlja sve neskladnosti koristeći vjerojatnosne informacije o naponu svake ćelice.
Zašto je LDPC neophodan za TLC i QLC memorije?
TLC i QLC ćelice pohranjuju više bitova po ćelici i inherentno su sklonije greškama od SLC memorija. LDPC kompenzira tu slabost dovoljnom korekcijskom snagom, što QLC flash čini komercijalno upotrebljivim.
Što učiniti kada SSD prijavi nepopravljive greške?
Kada LDPC dekoder ne može ispraviti greške, treba odmah prestati koristiti uređaj i obratiti se stručnom laboratoriju. Svaki daljnji upis podataka može trajno uništiti preostale ispravne podatke koji bi se inače mogli spasiti.
