Kako funkcionira LVM particija: vodič za oporavak podataka

LVM (Logical Volume Manager) je virtualni sloj pohrane koji stoji između fizičkih diskova i datotečnih sustava, a gradi se na hijerarhiji triju elemenata: fizičkih volumena (PV), grupe volumena (VG) i logičkih volumena (LV). Ta arhitektura donosi iznimnu fleksibilnost, ali istovremeno stvara specifične točke rizika kada dođe do kvara. Metapodaci koji opisuju cijelu konfiguraciju pohranjeni su lokalno, u direktoriju /etc/lvm/backup i u prvih nekoliko stotina sektora svakog fizičkog diska, što znači da njihovo oštećenje može učiniti sve logičke volumene nevidljivima odjednom.

  • PV (Physical Volume): fizički disk ili particija inicijalizirana za LVM
  • VG (Volume Group): skup jednog ili više PV-ova koji tvori zajednički prostor
  • LV (Logical Volume): virtualna particija izrezana iz VG-a, formatirana i montirana kao obični disk
  • Metapodaci: tekstualni zapisi u /etc/lvm/backup i na disku, ključni za rekonstrukciju

Sadržaj

Kako je LVM hijerarhija organizirana i gdje su metapodaci?

LVM funkcionira na tri hijerarhijska sloja koji zajedno omogućuju dinamičko upravljanje prostorom bez gašenja sustava. Svaki fizički disk ili particija postaje PV nakon inicijalizacije naredbom pvcreate. Više PV-ova spaja se u VG, a iz VG-a se kreiraju LV-ovi koji se potom formatiraju i montiraju.

Prostor unutar VG-a dijeli se na jedinice zvane Physical Extents (PE). Svaki LV zauzima određeni broj PE-ova, a LVM vodi mapu koja PE-ove na fizičkim diskovima preslikava na adrese unutar LV-a. Upravo ta mapa, pohranjena kao tekstualni metapodaci, presudna je za oporavak.

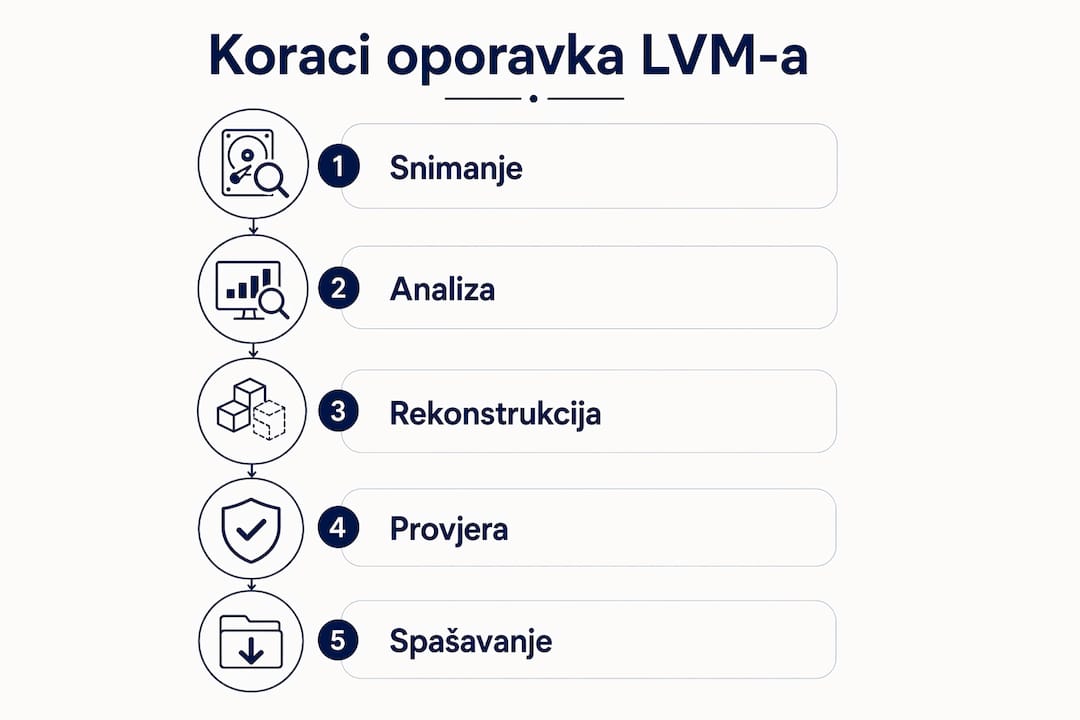

Na ovoj infografici pronaći ćete detaljan prikaz postupka za vraćanje izgubljenih LVM particija.

LVM2 metapodaci nalaze se u prvih ~128 KB nakon partitijske tablice, u obliku prstenastog međuspremnika s više kopija. Isti podaci postoje i u /etc/lvm/backup kao čitljive tekstualne datoteke. Iskusni inženjer može izdvojiti te zapise izravno s diskovne površine i ručno rekonstruirati VG konfiguraciju.

Praktične naredbe za pregled stanja bez mijenjanja diska:

  • pvdisplay i pvs -o +devices — prikaz svih PV-ova i fizičkih uređaja
  • vgdisplay i vgs — stanje VG-a, slobodan prostor, broj PV-ova
  • lvdisplay i lvs — popis LV-ova, veličine i statusi aktivacije
  • vgscan --cache — ponovni pregled bez pisanja na disk
  • lsblk i blkid — identifikacija uređaja i UUID-ova

Poseban problem nastaje kada se disk s LVM-om premjesti na drugi stroj koji već ima VG s istim imenom, primjerice VolGroup00. Originalni VG postaje nevidljiv zbog konflikta, a rješenje zahtijeva ručno preimenovanje konfiguracijske datoteke i korištenje vgcfgrestore.

Profesionalni savjet: Prije premještanja diska na recovery stroj uvijek provjerite postoji li konflikt imena VG-a naredbom vgs na ciljnom sustavu. Ako postoji, ne aktivirajte LVM dok ne razriješite konflikt.

Koje LVM značajke kompliciraju oporavak podataka?

Snapshots, thin provisioning i online operacije promjene veličine tri su funkcije koje najčešće stvaraju dodatne komplikacije pri oporavku.

Snapshots rade na principu kopiranja pri pisanju (copy-on-write): originalni blokovi ostaju netaknuti, a promjene se zapisuju na poseban prostor snimke. Snapshots pomažu pri vraćanju slučajno obrisanih verzija, ali ne štite od fizičkog kvara diska. Ako je snapshot oštećen ili izbrisan, ovisnosti između originalnog LV-a i snimke mogu onemogućiti aktivaciju volumena.

Thin provisioning uvodi dodatni sloj: thin pool alocira fizički prostor tek kada se podaci stvarno zapišu, što znači da fizički raspored podataka nije linearan ni predvidljiv. Pri oporavku, rekonstrukcija thin volumena zahtijeva intaktne metapodatke poola jer bez njih nije moguće odrediti koji fizički blokovi pripadaju kojemu volumenu.

Online operacije poput lvextend i lvreduce mijenjaju metapodatke u hodu. Ako takva operacija bude prekinuta zbog nestanka struje ili kvara diska, metapodaci ostaju u nedosljednom stanju, a LV može postati neaktivan ili djelomično čitljiv. Kombinacija LVM-a s programskim RAID-om (mdadm) dodaje još jedan sloj: kvar jednog diska u RAID polju može blokirati aktivaciju cijelog VG-a, čak i kada su ostali diskovi ispravni. Za scenarije koji uključuju RAID i LVM kombinacije potrebna je posebna strategija oporavka koja uzima u obzir oba sloja.

Profesionalni savjet: Ako koristite thin provisioning u produkcijskom okruženju, redovito provjeravajte popunjenost thin poola naredbom lvs -o +data_percent. Prepunjen pool može uzrokovati tiho odbijanje pisanja i korupciju podataka.

Koji su najčešći uzroci kvara LVM particija?

Timovi za oporavak podataka najčešće se susreću s nekoliko tipičnih scenarija, od kojih svaki ostavlja drugačije tragove u metapodacima.

  1. Fizički kvar diska — glava za čitanje ili površina diska otkazuju; VG postaje djelomično nedostupan, a LV-ovi koji se protežu na oštećeni PV ne mogu se aktivirati.
  2. Prebrisani PV header — slučajno formatiranje ili instalacija novog OS-a na disk koji je bio dio VG-a briše LVM metapodatke iz prvih sektora; VG nestaje iz sustava.
  3. Oštećeni metapodaci — korupcija u prstenastom međuspremniku metapodataka, najčešće zbog naglih isključenja napajanja; vgscan ne prepoznaje VG.
  4. Konfliktna imena VG-a — premještanje diska na recovery stroj s istoimenim VG-om; originalni volumen postaje nevidljiv.
  5. Oštećeni snapshot metapodaci — snapshot koji nije pravilno zatvoren blokira aktivaciju originalnog LV-a.
  6. Djelomična RAID sinkronizacija — rebuild RAID polja prekinut na pola puta ostavlja podatke u nedosljednom stanju ispod LVM sloja.
  7. Slučajno brisanje LV ili VG — naredbe lvremove ili vgremove pokrenute bez prethodne slike diska; metapodaci su izbrisani, ali fizički podaci još uvijek mogu biti na disku.

Skrivena zamka pri premještanju diska na recovery stroj je automatska aktivacija LVM-a od strane operativnog sustava. Ako OS prepozna VG i pokuša ga montirati, može prepisati metapodatke ili aktivirati djelomično oštećeni volumen na način koji otežava kasniji oporavak. Disk treba priključiti u načinu samo za čitanje ili koristiti live okruženje bez automatskog montiranja.

Što odmah učiniti ako sumnjate na gubitak podataka?

Prvih sat-dva nakon incidenta presudno su za ishod oporavka. Redoslijed radnji je jasan.

  1. Zaustavite sve operacije pisanja — isključite aplikacije, servise i skripte koje pristupaju disku.
  2. Dokumentirajte stanje — zabilježite poruke o greškama, pokrenite lsblk, blkid i pvs -o +devices samo za čitanje.
  3. Ne pokrećite destruktivne naredbe — fsck, pvremove, vgremove, lvremove i automatski upgrade procesi su zabranjeni dok nema slike diska.
  4. Napravite sektor-po-sektor sliku — svaki daljnji rad na izvornom uređaju smanjuje šanse za potpuni oporavak; imaging mora biti prvi korak.
  5. Kontaktirajte laboratorij — ako nemate opremu za sigurno snimanje ili ako disk pokazuje fizičke simptome (zvukovi, neprepoznavanje), odmah se obratite stručnjacima.

Što nikad ne raditi:

  • Ne pokušavati restore bez prethodnog sektorskog imagea
  • Ne koristiti pvcreate na disku koji je bio dio VG-a bez konzultacije
  • Ne dopustiti automatsko montiranje na recovery stroju
  • Ne zanemariti siguran backup kao preventivnu mjeru

Checklist za kontakt s laboratorijem: opis simptoma i kada su se pojavili, vrsta i kapacitet uređaja, postoji li RAID ili thin provisioning, jesu li napravljene ikakve promjene nakon incidenta, žurnost i poslovni utjecaj gubitka podataka.

Koji faktori određuju cijenu i trajanje oporavka LVM podataka?

Cijena i trajanje oporavka ovise o nekoliko ključnih faktora koje laboratorij procjenjuje već pri inicijalnoj dijagnostici.

  • Tip kvara: logički kvar (oštećeni metapodaci, slučajno brisanje) brže se rješava od mehaničkog kvara diska koji zahtijeva rad u čistoj sobi.
  • Broj i kapacitet diskova: veći diskovi i višediskovna polja produljuju fazu sektor-po-sektor snimanja za satima ili danima.
  • Prisutnost RAID-a: rekonstrukcija RAID polja ispod LVM sloja dodaje složenost i trajanje.
  • Thin provisioning i snapshots: nelinearna alokacija podataka zahtijeva detaljniju analizu metapodataka.
  • Hitnost: prioritetna obrada s radom 24/7 mijenja cijenu intervencije.
FaktorUtjecaj na oporavak
Fizički kvar diskaZahtijeva cleanroom, produljuje trajanje i povećava cijenu
Oštećeni metapodaciRučna rekonstrukcija VG konfiguracije, srednja složenost
RAID ispod LVM-aDvostruka rekonstrukcija, viša složenost
Thin provisioningNelinearna mapa podataka, zahtijeva intaktne pool metapodatke
Hitna intervencijaPrioritetno snimanje i analiza, viša cijena
Broj diskovaDirektno utječe na trajanje faze snimanja

Dijagnostika obično traje sat do dva, snimanje diskova satima do danima ovisno o kapacitetu, a rekonstrukcija i verifikacija podataka mogu trajati nekoliko dana. Za ransomware incidente koji zahvate LVM sustave, oporavak je dodatno složen jer enkripcija može prekriti i metapodatke.

Kako Datarecovery laboratorij oporavlja LVM podatke korak po korak?

Laboratorijski postupak slijedi strogo definiran redoslijed koji štiti izvorni medij i maksimizira šanse za potpuni oporavak.

  1. Inicijalna dijagnostika — pregled fizičkog stanja diska, identifikacija tipa kvara i procjena izvedivosti oporavka.
  2. Sektor-po-sektor snimanje — izrada identične kopije diska na kojoj se obavlja sav daljnji rad; izvorni medij ostaje netaknut.
  3. Analiza metapodataka — čitanje tekstualnih zapisa iz prvih sektora diska i iz arhivskih datoteka; identifikacija UUID-ova PV-ova i strukture VG-a.
  4. Rekonstrukcija konfiguracije — obnova PV headera i VG metapodataka korištenjem vgcfgrestore ili ručnom rekonstrukcijom na temelju pronađenih zapisa.
  5. Kontrolirano montiranje — aktivacija LV-ova u načinu samo za čitanje i provjera dostupnosti datotečnog sustava.
  6. Verifikacija integriteta i izvoz — provjera konzistentnosti podataka i siguran prijenos na novi medij.

Datarecovery laboratorij jedini je u regiji s certifikatom ISO 9001:2015, a iza tima stoji više od 25 godina iskustva u oporavku podataka s LVM sustava, RAID polja i kombiniranih konfiguracija. Svaki zahvat dokumentira se i isporučuje s izvještajem koji klijent može koristiti za interne ili forenzičke potrebe. Za osjetljive poslovne sustave dostupan je certificirani ručni postupak s punom revizijskom stopom.

Datarecovery može spasiti Vaše LVM podatke

Datarecovery

Ako Vaš LVM sustav ne reagira, VG nije prepoznat ili ste slučajno pokrenuli destruktivnu naredbu, Datarecovery laboratorij nudi kompletnu uslugu oporavka: sektor-po-sektor snimanje, ručnu rekonstrukciju metapodataka, rad s RAID/LVM kombinacijama i cleanroom intervencije za fizički oštećene diskove. Certifikat ISO 9001:2015 i više od 25 godina iskustva znače da svaki slučaj dobiva strukturiran, dokumentiran pristup.

Prije kontakta pripremite: opis simptoma i kada su se pojavili, vrstu i kapacitet uređaja, informaciju postoji li RAID ili thin provisioning i je li napravljena ikakva promjena nakon incidenta. Hitna intervencija dostupna je za poslovne klijente kojima svaki sat zastoja znači gubitak. Za prvu procjenu bez slanja uređaja dostupna je i udaljena dijagnostika.

Obratite se Datarecovery timu putem stranice za spašavanje podataka ili posjetite stranicu o laboratoriju za detalje o certifikatima i iskustvu.

Ključne spoznaje

LVM oporavak zahtijeva sektor-po-sektor sliku diska kao prvi korak, jer svaka operacija na izvorniku smanjuje šanse za potpuni povrat podataka.

TočkaDetalji
PV, VG, LV hijerarhijaLVM gradi tri sloja apstrakcije; oštećenje metapodataka na bilo kojoj razini blokira pristup svim podacima.
Lokacija metapodatakaTekstualni zapisi u /etc/lvm/backup i prvih ~128 KB nakon partitijske tablice ključni su za rekonstrukciju VG konfiguracije.
Snapshots nisu backupSnapshots štite od ljudske pogreške, ali ne od fizičkog kvara; jedina potpuna zaštita je backup na vanjski medij.
Hitni koraciZaustavite pisanje, ne pokrećite fsck ni pvremove, napravite sliku diska i kontaktirajte laboratorij.
Datarecovery laboratorijISO 9001:2015 certificirani laboratorij s 25+ godina iskustva oporavlja LVM podatke metodom imaging → rekonstrukcija → verifikacija.
